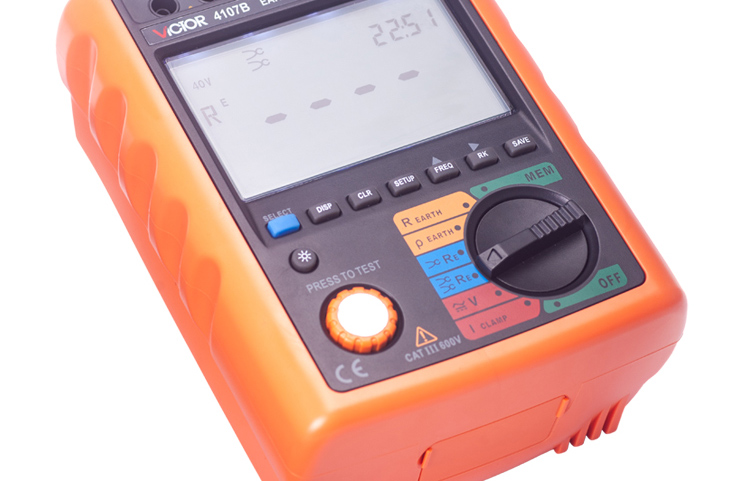

VICTOR 4107B 接地電阻測試儀

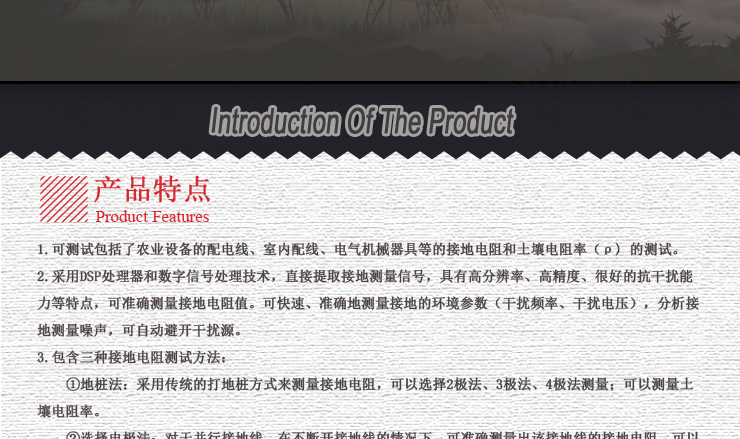

產品特點
l 可測試包括了農業設備的配電線、室內配線、電氣機械器具等的接地電阻和土壤電阻率（ρ) 的測試。
l 采用DSP處理器和數字信號處理技術，直接提取接地測量信號，具有高分辨率、高精度、很好的抗干擾能力等特點，可準確測量接地電阻值。可快速、準確地測量接地的環境參數（干擾頻率、干擾電壓），分析接地測量噪聲，可自動避開干擾源。
l 包含三種接地電阻測試方法：
①地樁法：采用傳統的打地樁方式來測量接地電阻，可以選擇2極法、3極法、4極法測量；可以測量土壤電阻率。
②選擇電極法：對于并行接地線，在不斷開接地線的情況下，可準確測量出該接地線的接地電阻，可以選測3極/4極法測量。（僅VICTOR 4107B）
③無棒法：無須打樁，快速測量。（僅VICTOR 4107B）
l 直流/交流電壓測量 （DCV/ACV）
l 接地電阻測量采用正弦交流激勵測試，4種測試頻率（94Hz、105Hz、111Hz、128Hz），可手動或自動選擇，從而避開干擾源進行接地測量。測試的開路電壓最大40Vrms / 20 Vrms，最大短路電流<250mA 。
l 預編程限值，通過 / 不通過（PASS / FAIL）評價測量結果。
l RK電阻測試，可去除線阻影響。
l 超限或不正確測試條件警告功能。
l 儀表采用面板校準技術，確保其達到應有的精度及性能。

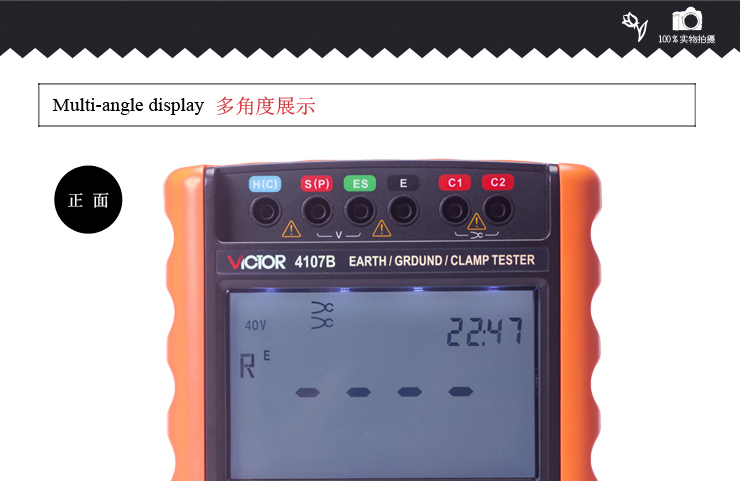

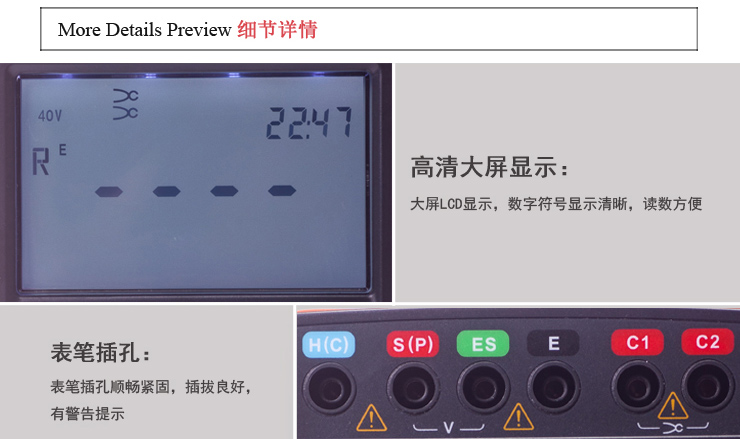

l 大屏LCD顯示，帶白色LED背光。友好的用戶界面，多測量參數及信息的同屏顯示。
l 操作方便的數據記錄功能、查詢記錄數據，內部存儲器可獨立存儲500個（組）測量數據，并可通過USB接口導出，便于數據分析。
l 上位PC管理軟件，具有歷史數據存儲讀取、導出功能。
VICTOR 4107B 接地電阻測試儀 技術指標
|
項目 |
VICTOR 4107A |
VICTOR 4107B |
|
|
接地電阻RE |
測量范圍 |
0.020Ω～19.99kΩ |
0.020Ω～19.99kΩ |
|
最高分辨力 |
0.001Ω |
0.001Ω |
|
|
基本精度 |
2%+0.03Ω |
2%+0.03Ω |
|
|
土壤電阻率（ρ） |
測量范圍 |
0Ω·m～1999kΩ·m |
0Ω·m～1999kΩ·m |
|
最高分辨力 |
0.1Ω·m |
0.1Ω·m |
|
|
干擾電壓（UST） |
測量范圍 |
0.0V～50.0V |
0.0V～50.0V |
|
最高分辨力 |
0.1V |
0.1V |
|
|
基本精度 |
5%+5 |
5%+5 |
|
|
干擾頻率（FST） |
測量范圍 |
16～400Hz |
16～400Hz |
|
最高分辨力 |
0.1Hz |
0.1Hz |
|
|
基本精度 |
1%+5 |
1%+5 |
|
|
選擇性接地電阻 |
測量范圍 |
無 |
0.020Ω～19.99kΩ |
|
最高分辨力 |
0.001Ω |
||
|
基本精度 |
5%+0.03Ω |
||
|
無棒接地電阻測量 |
測量范圍 |
無 |
0.02Ω～100Ω |
|
最高分辨力 |
0.01Ω |
||
|
基本精度 |
10%+0.6 |
||
|
直流電壓（DCV） |
測量范圍 |
0 ～ ±999.9V |
0 ～ ±999.9V |
|
最高分辨力 |
0.1V |
0.1V |
|
|
基本精度 |
±5% + 5 |
±5% + 5 |
|
|
交流電壓（ACV）
（50/60Hz） |
測量范圍 |
30.0～750.0V |
30.0～750.0V |
|
最高分辨力 |
0.1V |
0.1V |
|
|
基本精度 |
±5% + 5 |
±5% + 5 |
|
一般特性
l 工作溫度及濕度：0 to 40ºC（不結露 ≤10ºC），≤85%RH 。
l 儲存溫度及濕度：-20ºC to 60ºC，≤90%RH 。
l 電氣安全等級：CAT Ⅲ 600V。
l 絕緣阻抗：50MΩ或更大 / DC1000V（在電路和外箱之間）。
l 耐電壓 ：電氣回路與外箱間 AC3540V(50/60Hz) ／ 5秒 。
l 電磁兼容性符合IEC61326-1的要求。
l CE認證和國家CMC認證。
l 顯示及背光：
大屏LCD段碼顯示
白色LED背光，可設定背光延遲關閉時間。
l 供電電源：
8 x 1.5V AA堿性電池供電。
l 尺寸及重量：
205 × 105 × 95（mm） ，約1500g 。

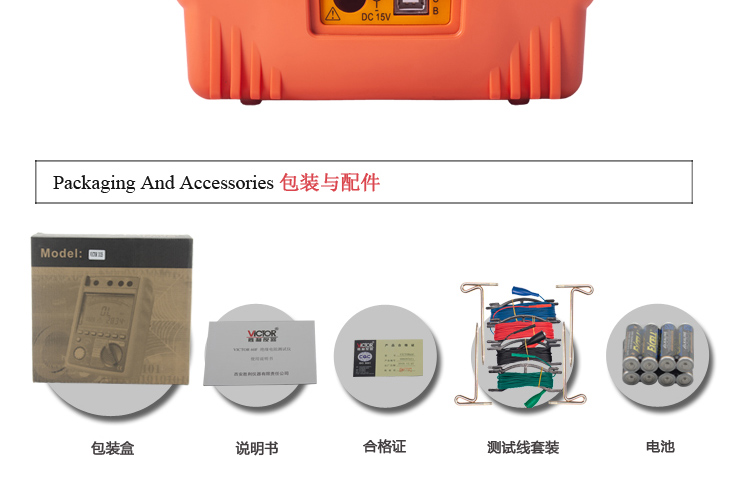

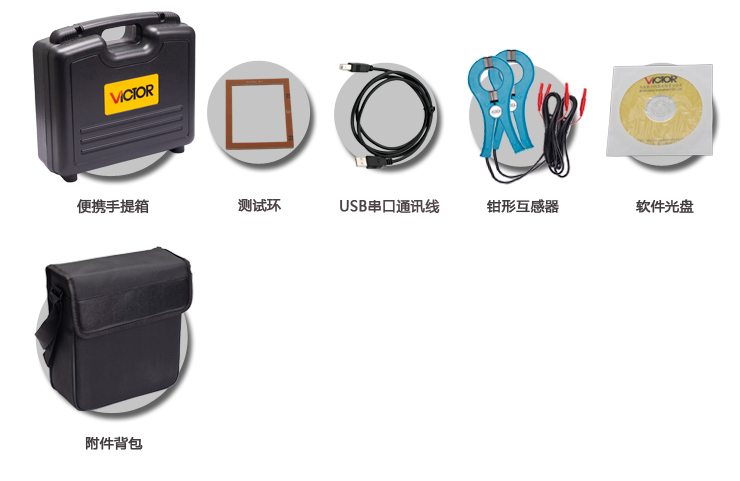

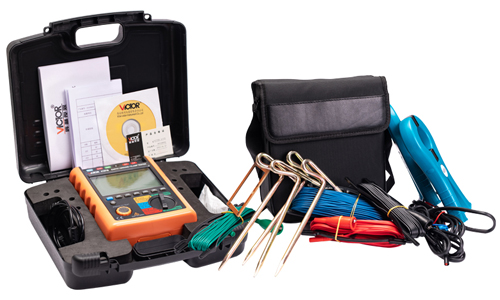

l 標準配件
* 測試套裝（H000007） 1套
* 鉗形互感器（H300000） 1套（僅4107B）
* 測試環（H900000） 1個（僅4107B）
* USB串口通訊線（H100002） 1根
* 1.5V AA堿性電池 8節
* 產品使用說明書 1本
* 產品光盤 1張
* 工程攜帶箱 1個
* 便攜布包 1個
