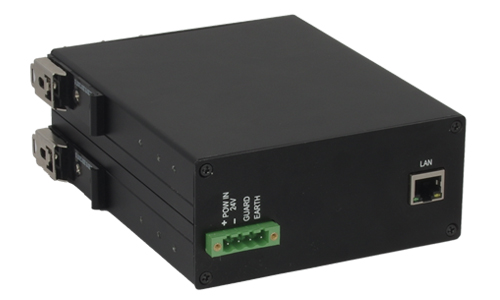

MDP-M01多功能過程信號測量模塊
1. 多功能過程信號測量模塊，其強大的功能，優越的性能，可靠的通訊，能夠?yàn)樽詣?dòng)化測試系統提供保障。
2. 測量模塊特性
測量最高精度達0.01%。
測量功能包括：直流電壓、直流電流、電阻、熱電偶、熱電阻、內部24V回路供電并測量回路電流。
3. 供電系統及信號電路之間電氣隔離高達1200V。
4. 模塊提供LAN的Socket來實現聯機通訊。
5. 通過專用軟件對測量模塊量值傳遞。
6. 小巧的導軌卡設計，使得測量模塊方便的安裝在導軌上。
7. 供電電源18V~36V DC
MDP-M01多功能過程信號測量模塊
產品性能指標
[ 用于校準后一年內、23℃±5℃、20～70%RH、準確度=±（%讀數+%量程）]
|
測量功能 |
量程 |
測量范圍 |
分辨力 |
準確度 |
備 注 |
直流電壓
DCV |
50mV |
-5.0000～55.000mV |
1μV |
0.015+0.01 |
--- |
|
500mV |
-50.00～550.00mV |
10μV |
0.015+0.01 |
|
5V |
-0.5000～5.5000V |
0.1mV |
0.015+0.01 |
|
30V |
-5.000～35.000V |
1mV |
0.015+0.01 |
直流電流
DCI |
50mA |
-5.000～55.000mA |
1μA |
0.015+0.01 |
分流電阻：約10Ω
輸入電阻：約20Ω |
歐姆
OHM
（4W） |
500Ω |
0.00～550.00Ω |
0.01Ω |
0.015+0.015 |
2W/3W/4W測量
500Ω約1mA激勵
5KΩ約0.1mA激勵
開路電壓：約2.5V
測量精度中不包含引線電阻 |
|
5KΩ |
0.0000～5.5000KΩ |
0.1Ω |
0.015+0.015 |
熱電偶
TC |
R |
0°C～1767°C |
1°C |
0～500℃
500～1767℃ |
2.5℃
2℃ |
采用ITS-90溫標
精度中不包含冷端補償?shù)恼`差
精度中不包括傳感器的不準確性
精度中不包括熱電勢的影響 |
|
S |
0°C～1767°C |
|
K |
-100.0°～1372.0°C |
0.1°C |
-100.0～0.0℃
0.0～1372.0℃ |
1.2℃
0.8℃ |
|
E |
-50.0°C～1000.0°C |
-50.0℃～0.0℃
0.0～1000.0℃ |
0.9℃
1.5℃ |
|
J |
-60.0°C～1200.0°C |
-60.0～0.0℃
0.0～1200.0℃ |
1.0℃
0.7℃ |
|
T |
-100.0°C～400.0°C |
-100.0～0.0℃
0.0～400.0℃ |
1.0℃
0.7℃ |
|
N |
-200.0°～1300.0°C |
-200.0～0.0℃
0.0～1300.0℃ |
1.5℃
0.9℃ |
|
B |
600°C～1820°C |
1°C |
600～800℃
800～1000℃
1000～1820℃ |
2.2℃
1.8℃
1.4℃ |
|
L |
-60.0°C～900.0°C |
0.1°C |
-60.0～0.0℃
0.0～900.0℃ |
0.7℃
0.5℃ |
|
U |
-100.0°C～600.0°C |
-100.0～0.0℃
0.0～600.0℃ |
0.7℃
0.5℃ |
熱電阻
RTD
（4W） |
Pt100
385 |
-200.0°C～800.0°C |
0.1°C |
-200.0～0.0℃
0.0～400.0℃
400.0～800.0℃ |
0.5℃
0.7℃
0.8℃ |
采用Pt（385）溫標
2W/3W/4W測量
500Ω約1mA激勵
5KΩ約0.1mA激勵
開路電壓：約2.5V
精度中不包含2 W/3 W測量引線電阻不匹配引入的誤差
精度中不包括傳感器的不準確性
精度中不包括熱電勢的影響
|
Pt200
385 |
-200.0°C～630.0°C |
-200.0～100.0℃
100.0～300.0℃
300.0～630.0℃ |
0.8℃
0.9℃
1.0℃ |
Pt500
385 |
-200.0°C～630.0°C |
-200.0～100.0℃
100.0～300.0℃
300.0～630.0℃ |
0.4℃
0.5℃
0.7℃ |
Pt1000
385 |
-200.0°C～630.0°C |
-200.0～100.0℃
100.0～300.0℃
300.0～630.0℃ |
0.3℃
0.5℃
0.7℃ |
|
Cu10 |
-100.0°C～260.0°C |
-100.0°C～260.0°C |
1.8℃ |
|
Cu50 |
-50.0°C～150.0°C |
-50.0～150.0℃ |
0.7℃ |
其它特性：
*輸入端最大施加電壓：30Vpk ；輸入端最大施加電流：100mA。
電流輸入保護：100mA/250V Fast FUSE
*輸入共模抑制：50Hz /60 Hz > 120分貝 ； 輸入串模抑制：50Hz /60 Hz > 60分貝
*內部溫度補償傳感器RJC，測溫范圍 -10～50°C。在18 to 28°C的測溫精度 ±0. 5℃，其它測溫精度 ±1℃。冷端補償時間10S/次。
*溫度系數：0.1 × 基本精度 / ℃ （溫度范圍<18℃ 或 >28℃）
*尺寸：長190mm*寬125mm*高56mm
*功耗：MAX 150mA（DC 24V供電）
